一、應用領域

        石油、化工、冶金、核電、電力、工業制造、軌道交通、船舶、軍工、醫療、大規模的IDC數據交換中心機房、銀行/債券結算中心、公路和鐵路的隧道照明及監控中心、港口和碼頭的信息中心、精密儀器設備等領域。

        HB-S6000系列100-600kVA三進三出在線式雙變換不間斷電源產品，是針對高端用電場合，采用全新的全數字化控制技術、一體化的設計理念研制出的新一代智能UPS電源。系統采用在線式雙變換拓?fù)浼軜?gòu)設計，完全隔離了電網對負載設備的干擾。產品性能指標達到國際領先水平，具有極高的性價比，能為各行業客戶提供安全可靠的不間斷電源保障。

二、性能特點

        1、DSP全數字化控制技術

        （1）核心電路采用TI新一代高速DSP（2833X），速度快，精度高，一致性好；

        （2）雙DSP全數字化控制，提高控制的可靠性、靈活性、安全性和穩定性。

        2、高輸入功率因數，綠色環保節能

        （1）接入諧波濾波器時，輸入功率因數高達0.95，提高了對電網的利用率，降低了UPS的運行成本；

        （2）接入諧波濾波器時，輸入電流總失真度可低于4.5％，低諧波電流、綠色環保、節能高效。

        3、優異的電氣性能

        （1）純在線雙變換式結構，為負載提供安全、穩定，可靠的電源保障；

        （2）三進三出雙變換結構，支持380/400/415V，50/60Hz電網體系；

        （3）輸出功率因數0.9，100kVA的UPS額定帶載為90kW，帶載能力比輸出功率因數0.8的系高12.5％，適用于各類負載；

        （4）具有開機自診新功能，便于及時發現可題，避免產生任何損失；

        （5）具有單機及并機系統經濟運行模式（ECO模式）功能，系統效率高，節能環保，降低客戶的運行成本。

        4、友好的人機界面

        大屏幕中/英文LCD顯示和LED狀態指示；豐富的UPS信息顯示。

        5、環境適應能力強

        （1）寬輸入電壓范國和輸入頻率范國，電網適應能力強；

        （2）輸入端口標配防雷模塊，適應各種惡劣氣候和地理環境；

        （3）具有輸入軟啟動功能，方便燃油發電機或其他發電設備接入。

        6、完善的保護措施

        （1）風扇檢測告警、浪涌保護、短路保護等各種保護一應俱全，保證UPS運行的可靠性；

        （2）IGBT和SCR均采用新功率模塊，抗沖擊能力強；驅動電路保護功能齊全，提高了系統的可靠性。

        7、外置具有脫扣保護功能的電池智能控制開關盒

        （1）電池開關內置欠壓脫扣器，可實現智能化控制，在各種異常工作情況下可及時分?jǐn)啵闺姵睾椭鳈C(jī)隔離，保護設備，提高電池壽命；

        （2）內置專用控制電路板，可檢測電池輸入電壓，在電池接反時將無法閉合開關，可靠保護設備；

        （3）內置專用控制電路板，已集成多路電池溫度檢測，可實現電池在不同溫度下的補償，大幅度提高電池壽命。

         8、智能化的LBS技術

        獨特的智能LBS技術，利用LBS同步功能組件實現UPS多機

雙母線功能。

        9、智能并機功能

        （1）單機標配并機功能，可實現8臺UPS無主從自主并聯運行；

        （2）并機情況下可根據輸出負載量大小自動關閉部分逆變器，負載増大時自動開啟逆變，節約能源。

        10、豐富的選件

        （1）上進線選件

        （2）輸入隔離變壓器

        （3）5次濾波器

        （4）SNMP卡

        （5）旁路均流電感

        （6）11次濾波器

        （7）電池溫度變送器
        （8）LBS組件

        （9）電池接地故障儀

        （10）并機線纜

        （11）干節點卡

        11、系統可靠性高

        （1）系統內風扇冗余設計，控制電源冗余設計，獨待的系統防護設計，特殊防護的電路板設計等，極大提高了系統可靠性；

        （2）標配輸出隔離變壓器，完全隔離市電及油機對負載的影響；

        （3）對UPS逆變輸出電容電流進行檢測，方便提前判定易損件（輸出電容）是否失效，從而更好地提高了系統的可靠性；

        （4）完善的測試（包含24小時老化），保證了系統的高可靠性；

        （5）系統采用高品質的一流品牌器件，確保了整機的高可靠性。

        12、允許100％不平衡工作

        帶不平衡負載能力強，在三相負載100％不平衡時也能正?？煽抗╇姡逸敵鲭妷悍€(wěn)壓精度高，滿足I類UPS指標要求。

        13、智能化的電池管理

        （1）具有電池均/浮充自動控制、充電溫度檢測和補償功能，延長電池使用壽命，減少電池維護次數；

        （2）用戶可根據電池特點設置電池最大均充電流，防止過大的充電電流對電池的損害；

        （3）定期對電池進行自動維護自檢，及時發現電池的問題；

        （4）完善的電池保護功能（過欠壓，過充，過放電，反接等），保護電池不受損壞。

        14、超強的網絡監控管理功能

        （1）RS232，RS485通訊接口方便PC連接，監測UPS運行狀態；

        （2）遠程SNMP卡、 Modbus卡、485卡管理功能，方便任何時候，任何地方監控UPS。

        15、易維護

        （1）內模塊化設計，現場維護方便快捷、時間短；

        （2）內置手動維修旁路，維護不需中斷負載供電；

        （3）更換電池?zé)o需停止UPS的運行，可在線更換；

        （4）豐富的告警信息及事件記錄，具有歷史記錄和故障數據查詢和下載功能。

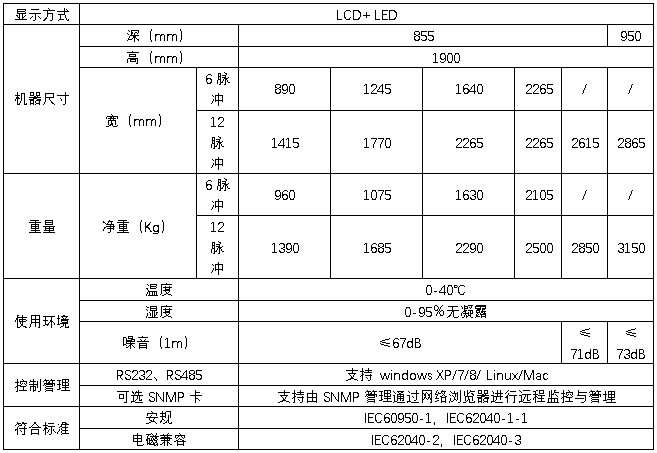

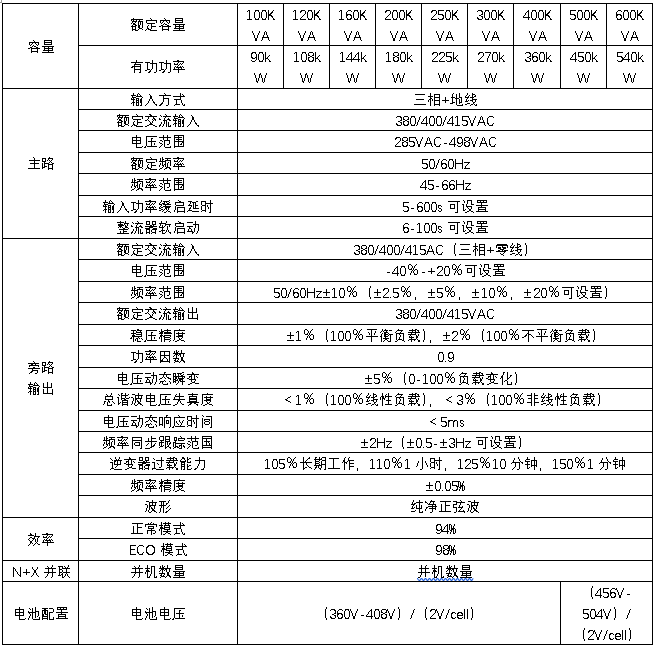

三、技術規格

        注：特殊要求可定制，產品參數變化恕不另行通如。
