產品概述

產品詳情

一、應用領域

        金融、通信、醫療、保險、交通、稅務、軍隊、證券、能源、教育、政府、企業等系統的網絡計算機房和小型智能設備（如測量裝置、工業自動化設備等）、精密儀器等領域。

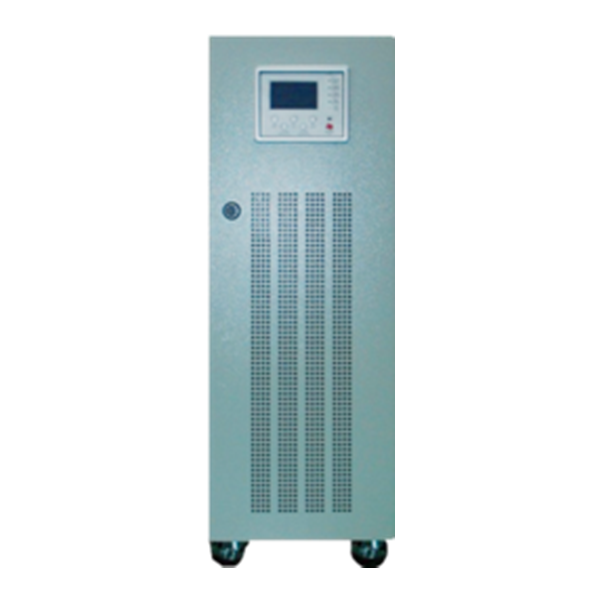

        HB-S2000系列單進單出UPS是針對中國電網環境、網絡系統及智能設備對電源的高可靠性要求，以全新的DSP數字化控制技術為基礎研制出的工頻純在線式智能型UPS。系統采用在線式雙變換拓撲架構設計，完全消除了電網的各種干擾；DC/AC變換器采用SPWM脈寬調制技術、IGBT功率模塊及輸出隔離變壓器，使UPS輸出穩壓穩頻、濾除雜訊、低失真度的純凈正弦波電源。

二、性能特點

        1、純凈正弦波技術

        本產品采用先進的SPWM調制技術，輸出經過LC濾波后形成穩壓、穩頻的標準正弦波電壓供給負載使用，減少對負載的噪聲干擾。

        2、友好的人機對話界面

        （1）系統采用中/英文LCD顯示和LED狀態指示；

        （2）一目了然的控制面板將UPS的運行狀況、負載狀況、電池供電狀況等清晰地顯示在面板上，讓用戶隨時掌握UPS供電情況及應用環境的變化，使人機溝通零距離。

        3、開機自診斷功能

        上電及開機時，UPS即對關鍵工作電路（整流器、充電器、逆變器等）進行檢查，便于及時發現問題，避免產生任何損失。

        4、高可靠性

        （1）先進的DSP全數字化控制技術，更加快捷、準確的進行數據處理與控制，在線式雙變換設計，在系統正常運行時，系統通過充電器給電池補充電能，保證電池能量充足，采用先進的霍爾器件保證了產品檢測系統更加完美，從而保證了產品的高可靠性、先進性。

        （2）采用先進的恒流/恒壓自動轉換和均充/浮充自動轉換的充電技術，按電池的特性曲線充電，極大地延長了電池的使用壽命；

        （3）具備電池冷啟動功能，在無市電情況下，可帶滿載進行冷啟動，滿足用戶的應急需求；

        （4）過欠壓、過流、過溫等完善的保護電路提升了系統運行的穩定性。

        5、優異的電氣性能

         （1）超寬的輸入電壓范圍和頻率范國，大大的降低了UPS電池的使用頻次，有效的廷長了電池的使用壽命；

        （2）系統話用于220/230/240V，50/60Hz電網系統，滿足不同客戶的需求；

        （3）系統輸出功率因數為0.9，帶載能力強；

        （4）單機或者并機系統工作在經濟運行模式（ECO模式）時，系統運行效率極高，節能環保；

        （5）輸出隔離變壓器防止輸出電壓直流分量對負載造成危害；減小負載諧波電流對逆變器的影響；同時隔離電網對負載的影響。

        6、快速同步轉換

        系統自動跟蹤市電相位，確保逆變輸出電壓與市電電壓完全同相，有效的實現了UPS的零轉換時間，并降低了在切換時產生的沖擊電流，確保對用電設備無干擾、無損害。

        7、智能監控

        （1）UPS與PC間可通過RS232通訊接口進行通訊，使用戶很輕松地了解UPS的工作狀況、歷史記錄等；

        （2）可通過SNMP網絡通訊卡、RS485接口等實現對UPS進行遠程監控，便于客戶在任何時候，任何地方實時的了解UPS運行狀況。

        8、選件

        （1）上進線選件

        （2）旁路均流電感

        （3）SNMP卡

        （4）干節點卡

        （5）電池溫度變送器

        （6）電池接地故障儀

        （7）并機組件

        （8）輸入隔離變壓器

        9、自動選頻

        當UPS接入市電頻率為50Hz或者60Hz時，UPS會自動檢測市電頻率，當市電斷電后，UPS輸出電壓頻率將保持與市電斷電前頻率相同（50Hz或者60Hz）。

        10、智能化的電池管理

        （1）設定電池過沖保護，過放電保護，合理的充電及放電過程管理，定時的自動電池放電管理等使UPS電池具有更高的壽命和可靠性；

        （2）通過LCD顯示界面，客戶可以方使直觀的實時監控電池的充放電狀態；

        （3）市電異常電池放電到截止關機，當市電恢復正常后，UPS可以自動開機完成自啟動的功能，可以實現無人值守等環境的應用。

        11、易維護

        （1）豐富的告警及故障記錄信息，為故障診斷分析提供有力的支持；

        （2）系統內模塊化設計，維護操作簡便；

        （3）更換電池不需要中斷UPS的運行。

        12、N+1冗余并機功能

        （1）可方便的實現N+1冗余并機功能，可實現8臺UPS并機，極大地提高了系統的可靠性；

        （2）并機操作簡單方便，可根據業務發展任意進行系統擴容，滿足“邊發展、邊建設”需求；

        （3）先進的數字化并機均流控制技術，安全可靠。

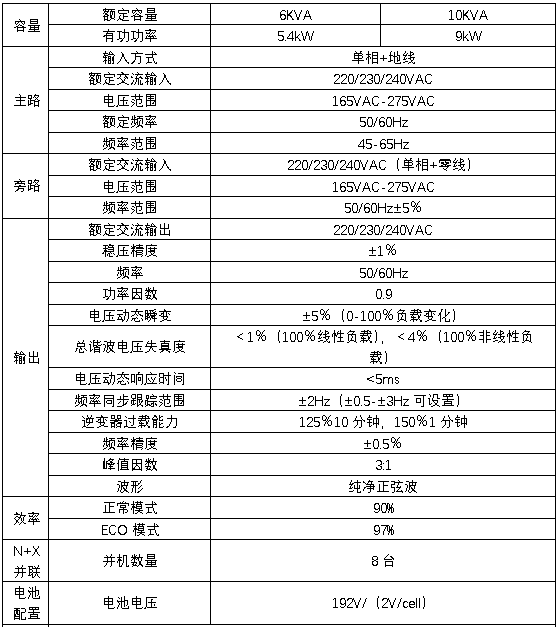

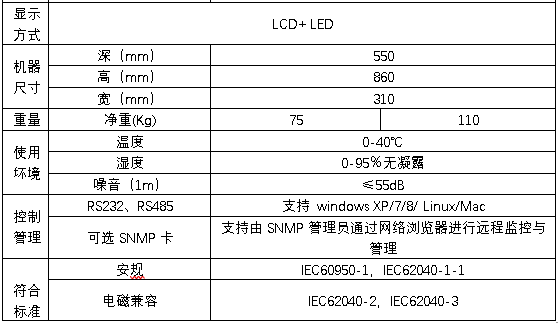

三、技術規格

        注：特殊要求可定制，產品參數變化恕不另行通如。
