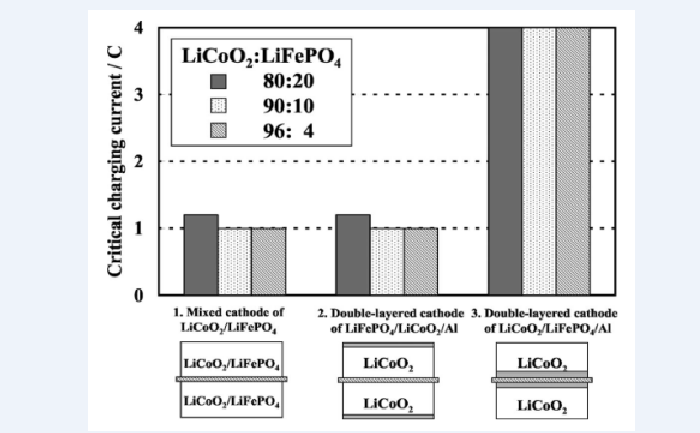

圖1 磷酸鐵鋰/鈷酸鋰雙層電極共混示意圖

  ②高低電壓正極材料共混

  研究人員將磷酸鐵鋰與錳酸鋰共混，實(shí)驗(yàn)結(jié)果表明當(dāng)兩者質(zhì)量比為5:5時(shí)，共混正極-石墨全電池平均工作電壓能提升至3.64V，較純磷酸鐵鋰-石墨電壓平臺(tái)有了明顯的改善。

  不僅如此，由于磷酸鐵鋰是亞微米尺寸的細(xì)小顆粒，而錳酸鋰是微米級(jí)顆粒，可使磷酸鐵鋰填充于錳酸鋰的空隙中，有效阻隔電解液與錳酸鋰的直接接觸，抑制錳的溶解，而且還能改善顆粒間的電子傳輸，降低電極內(nèi)阻，提升循環(huán)性能和穩(wěn)定性。

  ③可逆/非可逆正極材料共混

  隨著鋰離子電池對(duì)高能量密度電池的需求越來(lái)越高，使得合金負(fù)極的應(yīng)用受到關(guān)注。但是合金化負(fù)極普遍庫(kù)倫效率較低（≤85%），與正極材料的較高庫(kù)倫效率不匹配，首次充放電過(guò)程中損失正極材料中部分活性鋰離子，降低了正極利用率和電池能量密度。有研究者在磷酸鐵鋰正極材料表面涂了一層具有不可逆脫鋰容量的Li2S。

  由于Li2S在正極工作電壓區(qū)間（2.5-4V）首次充電時(shí)，脫鋰容量高達(dá)1093mAh/g，而放電時(shí)，嵌鋰容量?jī)H為9mAh/g。所以將少量Li2S與磷酸鐵鋰正極共混后，首次充電脫鋰容量可達(dá)200mAh/g，放電時(shí)，僅磷酸鐵鋰發(fā)揮作用，其嵌鋰容量?jī)H有156mAh/g；當(dāng)該共混電極與Si/石墨負(fù)極匹配后，多余的44mAh/g可用于彌補(bǔ)Si/石墨首次充放電時(shí)的鋰離子消耗，使得正極接受到的鋰離子高達(dá)150mAh/g，使正極材料的利用率接近100%。該共混電極不僅提高了電池能量密度，還降低了電池成本。

   鋰電負(fù)極材料共混改性

   ①高低容量負(fù)極材料共混

  石墨是主流的鋰電負(fù)極材料，其充放電過(guò)程中結(jié)構(gòu)穩(wěn)定，體積變化小，且本身具有較好的導(dǎo)電性。但限于其理論容量低，很難滿足下一代鋰離子電池的高容量需求。而硅不僅容量高，且資源豐富，但其充放電過(guò)程中的體積膨脹使其循環(huán)穩(wěn)定性差。提升硅材料負(fù)極的循環(huán)穩(wěn)定性是當(dāng)前急需克服的難點(diǎn)，其中硅碳共混便是一種均衡硅負(fù)極性能的有效策略。

  研究人員將石墨分別與5%，10%，15%和20%的硅共混，發(fā)現(xiàn)容量隨著Si含量的增加而增加，同時(shí)不可逆容量也增加。當(dāng)Si的共混比例為20%時(shí)，其中可逆容量高達(dá)830mAh/g，是純石墨容量的兩倍，且首周庫(kù)倫效率為83%，其綜合性能均衡。

  有研究者將石墨與摻雜磷的硅材料球磨共混，共混材料的成分均勻，且利用石墨優(yōu)異的導(dǎo)電性，提升材料功率密度；同時(shí)因?yàn)槭行О才c硅表面，將硅材料與電解液的隔離，避免在硅表面直接生產(chǎn)SEI，提升了復(fù)合電極的循環(huán)穩(wěn)定性，如圖2，當(dāng)石墨與摻雜硅的量比為1:1時(shí)，共混電極表現(xiàn)出1427mAh/g的初始容量，循環(huán)200圈后容量仍可達(dá)883.4mAh/g。

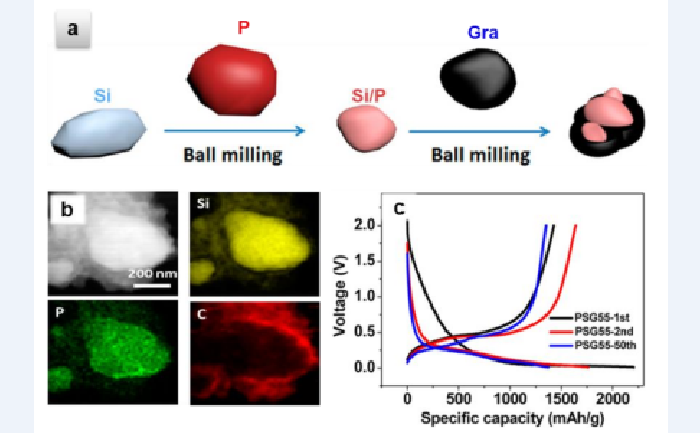

   圖2 石墨與硅（摻雜磷）室溫復(fù)合材料的（a）合成示意圖，（b）EDX圖譜和（c）充放電曲線

  ②高低庫(kù)倫效率負(fù)極材料共混

  具有無(wú)定型結(jié)構(gòu)的硬碳材料首次充放電時(shí)庫(kù)倫效率低，限制了電池能量密度的提升。研究人員采用機(jī)械球磨法將石墨和硬碳進(jìn)行共混，石墨/熱解碳共混材料擁有石墨和熱解碳兩種材料的特點(diǎn)。

  隨著石墨比例的增加，共混負(fù)極的首周庫(kù)倫效率增加，當(dāng)石墨和硬碳質(zhì)量比為2:1時(shí)，其首周庫(kù)倫效率提高至76%，明顯高于純硬碳材料69%的庫(kù)倫效率，且其倍率性能和循環(huán)壽命也更優(yōu)異。

  此外，硬碳材料作為理想的鈉離子電池負(fù)極材料，綜合性能優(yōu)異，但由于較低（低于1000℃）的碳化溫度，使得比表面積大，且表面缺陷和雜質(zhì)原子多，使得首次消耗可用鈉離子較多。軟碳結(jié)構(gòu)有序性更高、表面缺陷較少，使得首周庫(kù)倫效率較高，但其比容量低于硬碳。有研究者設(shè)計(jì)了不同硬碳和軟碳比例的共混負(fù)極材料，將其用作低成本鈉離子電池負(fù)極。當(dāng)硬碳/軟碳質(zhì)量比為5:2時(shí)，共混電極展現(xiàn)出282mAh/g的最高容量和高達(dá)80%的初始庫(kù)倫效率，較純硬碳37%的首周庫(kù)倫效率提升了一倍多。

  小結(jié)

  采用多種材料之間的共混改性，與單一材料相比，可以發(fā)揮降低容量損失、提高電池壽命、提升安全性能等協(xié)同效應(yīng)，可以為實(shí)際生產(chǎn)中的工藝優(yōu)化、成本降低等提供思路。總之，鋰離子電池材料體系的選擇是能量密度、安全性、循環(huán)性與制造成本的綜合性考慮，共混改性可以作為在滿足鋰離子電池一定性能要求基礎(chǔ)上降低制造成本的重要技術(shù)手段。

（參考來(lái)源：鐘興國(guó).材料共混提升鋰離子電池硬碳負(fù)極的性能；張林等.鋰離子電池正極材料共混改性研究進(jìn)展）

  【閱讀更多】

  海博電氣磷酸鐵鋰電池組獲評(píng)2022年山東優(yōu)質(zhì)品牌產(chǎn)品

  海博電氣磷酸鐵鋰電池BMS管理系統(tǒng)榮獲我省企業(yè)技術(shù)創(chuàng)新優(yōu)秀成果一等獎(jiǎng)

  干貨丨鋰電池如何篩分配組？
